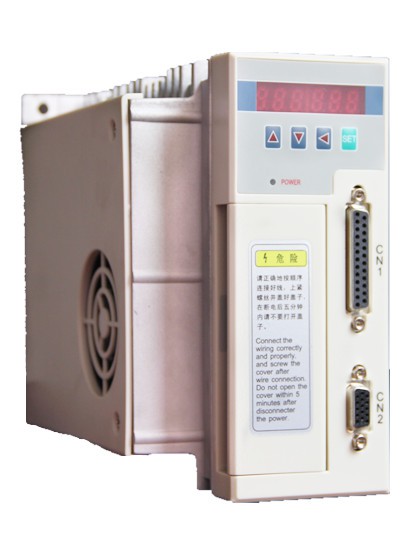

B系列伺服驅動器
技術參數
|
型號 |
WD-20B |
WD-30B |
||
|
輸入電源 |
三相 L1 L2 L3 AC220V -15%～+10% 50/60Hz |
|||
|
環 境 |
溫度 |
工作：0～40℃ 貯存：-40～50℃ |
||
|
濕度 |
工作：40%～80%(無結露) 貯存：93%以下(無結露) |
|||
|
防護等級 |
IP20 |
|||
|
控制方式 |
PWN正弦波矢量控制 |
|||
|
再生制動 |
1.0KW以下使用內置制動電阻 ，當慣量比較大時，使用外接，端子號B1，B2 |
|||
|
反饋方式 |
2500 線增量式編碼器 |
|||
|
控制模式 |
位置控制 |
|||
|
數字輸入 |
5 路用戶可定義輸入（伺服使能、報警清除、正轉驅動禁止、反轉驅動禁止、正轉轉矩限制、反轉轉矩限制、緊急停機、電子齒輪選擇 1、電 子齒輪選擇 2、位置偏差清除、脈沖輸入禁止。） |
|||
|
數字輸出 |
3 路用戶可定義輸出(功能是：伺服準備好、報警、定位完成、速度到達、電磁制動器、轉矩限制中。 |
|||
|
編碼器信號輸出 |
信號類型 |
A、B、Z 差分輸出線驅動器)，Z 信號集電極開路輸出。 |
||
|
位 置 |
輸入頻率 |
差分輸入：≤500kHz(kpps)，單端輸入：≤200kHz(kpps) |
||
|
指令模式 |
脈沖+符號；正轉/反轉脈沖；正交脈沖。 |
|||
|
電子齒輪比 |
1～32767/1～32767 |
|||
|
監視功能 |
轉速、當前位置、位置偏差、電機轉矩、電機電流、指令脈沖頻率等 |
|||
|
保護功能 |
超速、過壓、過流、過載、制動異常、編碼器異常、位置超差等 |
|||
|
特 性 |
速度頻率響應 |
>400Hz |
||
|
速度波動率 |
<±0.03%(負載 0～100%)；<±0.02%(電源-15～+10%) |
|||
|
調速比 |
1:5000 |
|||
